技术解读 | 铭普光模块电源电路设计原理解析
2024-05-12
mentech铭普在光模块电源电路设计领域拥有深厚的技术积累，凭借创新理念和高效性能赢得了市场广泛认可。
随着电子技术的飞速发展，电源电路作为光模块中不可或缺的一部分，其设计的重要性日益凸显。铭普不仅优化了电路结构，降低了功耗，提高了转换效率，还为用户提供了多种灵活、稳定的电源解决方案，为客户提供更卓越的产品与服务。

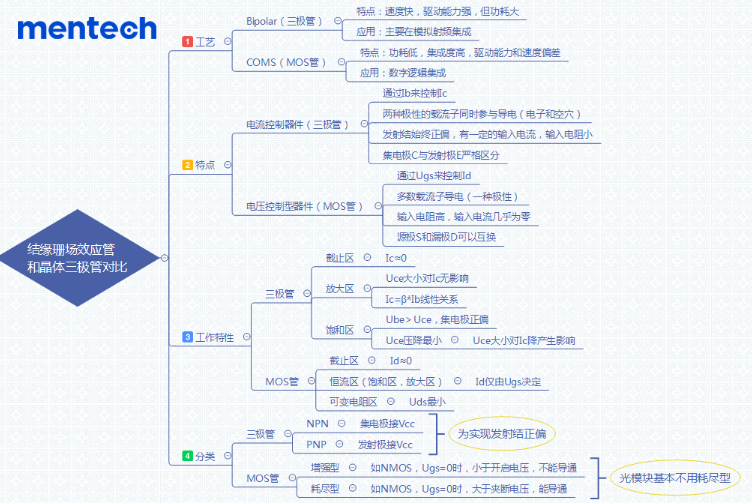

在光模块电子电路中，MOS管和三极管是构成集成电路的核心基础元件，掌握两者差异是电源电路设计应用的基础技能。三极管以其快速响应和强大驱动能力主要在模拟射频集成中发挥作用，而MOS管则以其低功耗和高集成度应用于数字逻辑集成。
线性稳压电路（LDO）在光模块中虽因功率损耗较大而较少使用，但其在测试板等电源系统中得到了广泛应用。

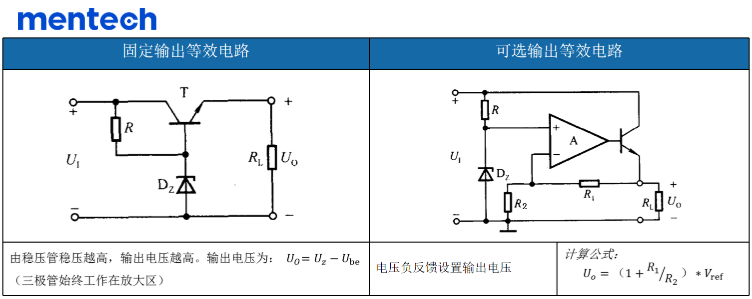

LDO芯片工作原理

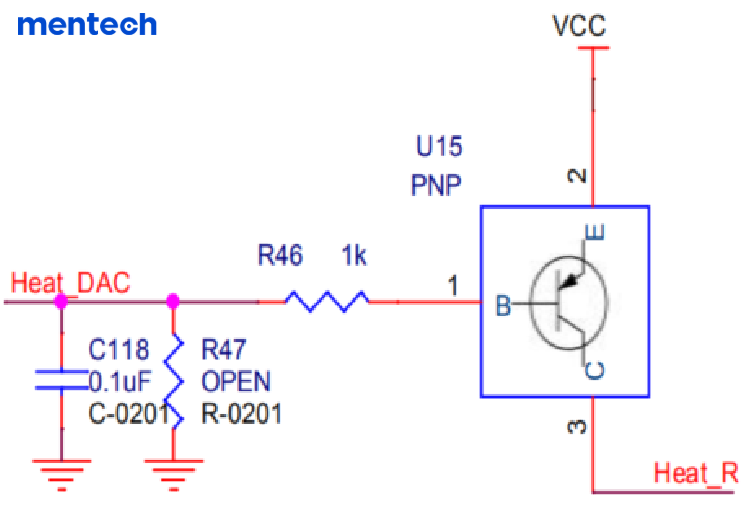

简易三极管放大驱动电路应用

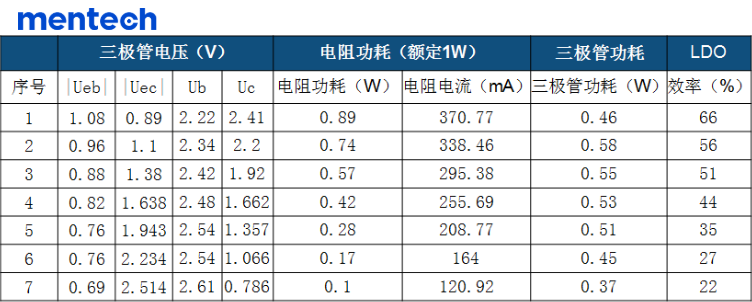

条件：常温25℃，电源电压3.3V，负载电阻6.5Ω
结论：
1. 第1行，Uc>Ub，集电极正偏，三极管工作在饱和状态，Uce压降最小，电源转换效率最高。
2. 第2~7行， Uc<Ub，集电极反偏，三极管工作在放大区。随着驱动电流增大，电源转换效率逐渐增加。
升压电路（BOOST）广泛应用于光模块内部需要提高输出电压的场合，如APD探测器的偏置电压。研究不同供电电压和输出负载对转换效率的影响。

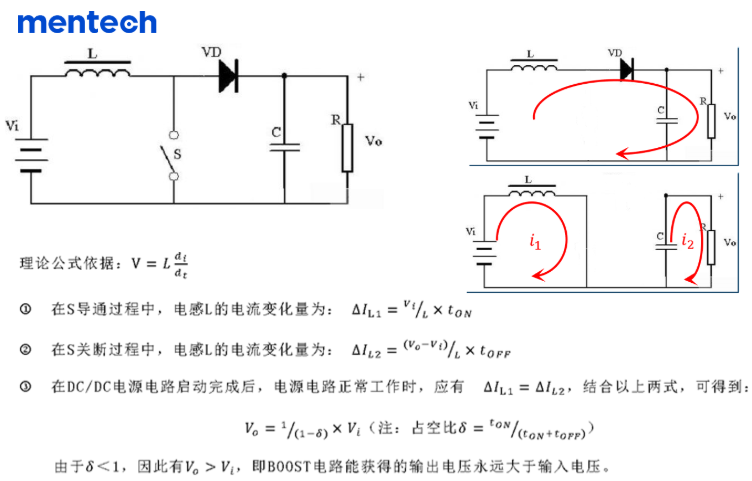

升压（BOOST）芯片工作原理
注：在芯片升压范围内，S闭合时间越长（占空比越大），电感储能越多，输出电压越高。
